Gonez / Strela Satelliten-Monitoring

Autor: Maik Hermenau

Die Gonez (dt. Bote) und die Strela (dt. Pfeil) sind umlaufende Kommunikationssatelliten die sich im LEO auf ca. 1.500 km um die Erde bewegen. Es ist ein ähnliches Datenrelaissystem wie die Orbcomm Satelliten. Die Verwendung der Gonez / Strela Satelliten ist sehr vielseitig. Sie werden hauptsächlich für die Kommunikation in abgelegenen Gebieten für die Übermittlung von Sensordaten von stationären oder mobilen Objekten eingesetzt. Die Nutzer sind kommerzielle Organisationen, Industrieunternehmen, Behörden sowie auch das russische Militär. Die Kommunikation über diese Satelliten erfolgt über kleine Stationen, welche an frühere klobige Mobiltelefone erinnern. Eine Echtzeit-Kommunikation ist über dieses Satellitennetzwerk nicht möglich. Es gibt eine ca. 20minütige Verzögerung bis die Daten wieder ausgesendet werden können.
Im Moment gibt es noch vier verschiedene Serien dieser Satelliten welche in Betrieb sind. Die Gonez D1 und Gonez D1M welche für eine u.a. zivile Nutzung verwendet werden und die Strela 3 und Strela 3M/Rodnik (dt. Wasserquelle) die für eine reine militärische Nutzung vorgesehen sind. Aus Gründen der Geheimhaltung werden die Strela Satelliten nur mit einer fortlaufenden Kosmos-Nummer benannt, was es durchaus schwierig macht die Satelliten korrekt zu benennen. Daher gibt es eine Vielzahl von fälschlich benannte Satelliten in der Datenbank von Space-Track.

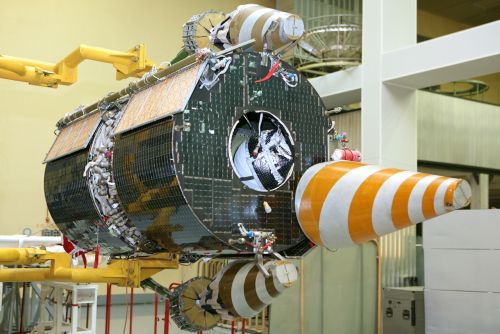

Ein Gonez D1M Satellit mit einer VHF und zwei UHF Kegelspiral-Antennen.

Alle diese Satelliten senden je nach Serie ein Identifikations-Signal im 60-Sekunden-Interval, auf einer von drei verschiedenen Frequenzen im Bereich von 244/245 MHz aus. Die eigentlichen Daten werden bei den Gonez-Satelliten in deren Downlinkbereich zwischen 262.90-265.20 MHz auf jeweils einer einzelnen Frequenz mit einer Übertragungsgeschwindigkeit von 2400 bps in BPSK ausgesendet. Die Strela 3 Serie hingegen nutzt abseits diesen Bereiches grundsätzlich nur die 236.930 und 261.035 MHz mit 2400 bps in BPSK. Alle Sender arbeiten mit einer recht hohen Sendeleistung von 10 Watt. Seit der Einführung der beiden Serien Gonez M und Strela 3M/Rodnik, wurden noch zusätzliche Frequenzbereiche erschlossen. Die Gonez M arbeiten auf 235.150 und 236.010 MHz, sowie auch im UHF-Bereich auf 387.175 und 388.6875 MHz mit 9600 bps in GMSK. Auf die letztere Frequenz erhebt Bob Christy von www.zarya.info einen Anspruch als Finder. Die Strela 3M/Rodnik Serie ist zu finden auf 265.950; 241.290 und 241.920 MHz, als auch auf 290.150; 291.050; 387.175 und 388.6875 MHz steht's mit 9600 bps in GMSK.

Satellitenband in MHz Satellitenfrequenz in MHz Frequenz-Nutzer
  226.9300 Strela 3
  235.1500 Gonez M
  236.0100
  236.9300 Strela 3
  241.2900 Strela 3M
  241.9200
  244.5125 Strela 3
  245.0000 Strela 3M
  245.1525 Gonez M
  245.1575 Gonez
290.0-291.2 290.1500 Strela 3M
291.0500
387-390 387.1750 Gonez M / Strela 3M
388.6875

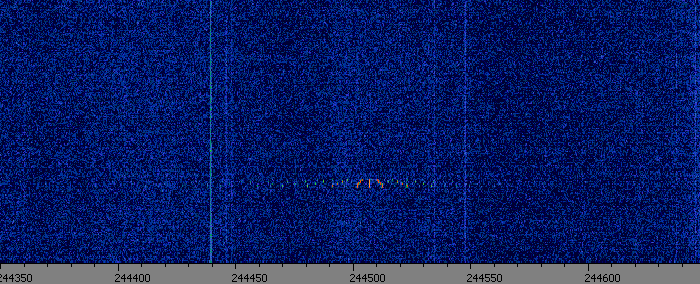

244.5125 MHz Identifikations-Signal

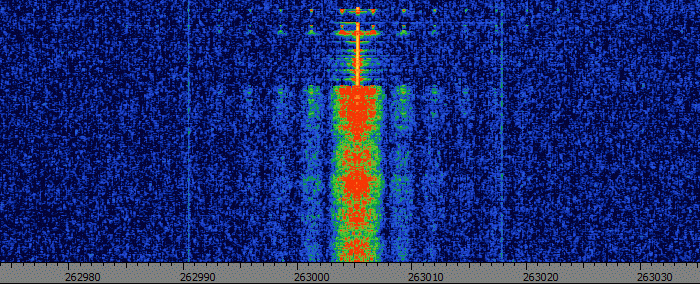

263.000 MHz 2400bps BPSK eines Gonez D1 Satelliten

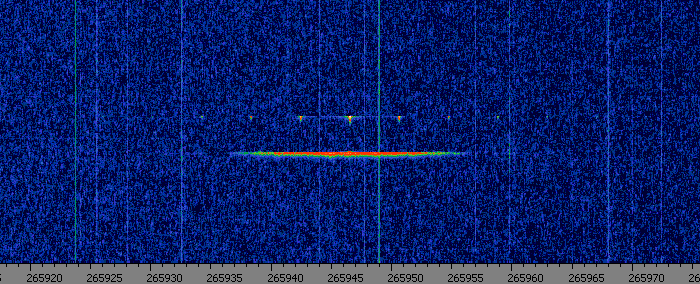

265.950 MHz 9600bps GMSK eines Strela 3M Satelliten

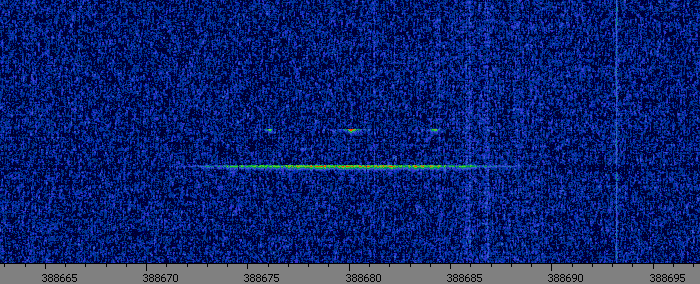

388.6875 MHz 9600bps GMSK eines Strela 3M Satelliten

Satellit Objekt Nr. Serie Frequenz in MHz Bemerkung
Gonez D1-1 23787 Gonez D1 245.1575 262.9125 BPSK
Gonez D1-2 23788 Gonez D1 245.1575 263.0100 BPSK
Gonez D1-3 23789 Gonez D1 kein Signal
Gonez D1-4 24725 Gonez D1 kein Signal
Gonez D1-5 24726 Gonez D1 kein Signal
Gonez D1-6 24727 Gonez D1 245.1575 262.9075 BPSK keine ID-Beeps
Gonez D1-7 27058 Gonez D1 245.1575 262.9125 BPSK
Gonez D1-8 27057 Gonez D1 kein Signal
Gonez D1-9 27060 Gonez D1 245.1575 262.9125 BPSK
Kosmos-2385 27056 Strela 3 244.5125 261.0350 BPSK
Kosmos-2386 27059 Strela 3 244.5125 261.0350 BPSK
Kosmos-2390 27464 Strela 3 244.5125 261.0350 BPSK
Kosmos-2391 27465 Strela 3 244.5125 261.0350 BPSK
Kosmos-2400 27868 Strela 3 244.5125 261.0350 BPSK
Kosmos-2401 27869 Strela 3 244.5125 261.0350 BPSK
Kosmos-2408 28419 Strela 3 244.5125 261.0350 BPSK
Kosmos-2409 28420 Strela 3 244.5125 261.0350 BPSK
Gonez D1M-1 28908 Gonez D1M 245.1575 263.0875 BPSK keine ID-Beeps, soll nach Fehlfunktion außer Betrieb sein
Kosmos-2416 28909 Strela 3M/Rodnik kein Signal
Kosmos-2437 32954 Strela 3 244.5125 261.0350 BPSK
Kosmos-2438 32955 Strela 3 244.5125 261.0350 BPSK
Kosmos-2439 32956 Strela 3 244.5125 261.0350 BPSK
Kosmos-2451 35498 Strela 3 kein Signal
Kosmos-2452 35499 Strela 3M/Rodnik 244.5125 388.6875 265.9500 GMSK
Kosmos-2453 35500 Strela 3 244.5125 263.0925 BPSK
Gonez D1M-2 37152 Gonez D1M 245.0000 388.6875 263.0875 BPSK
Kosmos-2467 37153 Strela 3 244.5125 261.0350 BPSK
Kosmos-2468 37154 Strela 3M/Rodnik 245.0000 388.6875 265.950 GMSK
Kosmos-2481 38733 Strela 3 244.5125 261.0350 BPSK
Gonez D1M-3 38734 Gonez D1M 245.1575 388.6875 265.1375 BPSK
Gonez D1M-4 38736 Gonez D1M 245.1575 388.6875 265.1375 BPSK
Kosmos-2482 39057 Strela 3M/Rodnik 245.0000 388.6875 265.950 BPSK ID-Beeps aller 120s, teilweise mit GMSK Daten
Kosmos-2483 39058 Strela 3M/Rodnik 245.0000 388.6875 265.950 BPSK
Kosmos-2484 39059 Strela 3M/Rodnik 245.0000 388.6875 265.950 BPSK
Gonez D1M-5 39249 Gonez D1M
Gonez D1M-6 39250 Gonez D1M
Gonez D1M-7 39251 Gonez D1M
Kosmos-2488 39483 Strela 3M/Rodnik 245.0000 388.6875 265.950 BPSK
Kosmos-2489 39484 Strela 3M/Rodnik 245.0000 388.6875 265.950 BPSK
Kosmos-2490 39485 Strela 3M/Rodnik 245.0000 388.6875 265.950 BPSK
Kosmos-2496 39761 Strela 3M/Rodnik
Kosmos-2497 39762 Strela 3M/Rodnik
Kosmos-2498 39763 Strela 3M/Rodnik
Gonez D1M-8 40061 Gonez D1M
Gonez D1M-9 40062 Gonez D1M
Gonez D1M-10 40063 Gonez D1M
Gonez D1M-11 40552 Gonez D1M   387.1750 / 388.6875
Gonez D1M-12 40553 Gonez D1M   387.1750 / 388.6875
Gonez D1M-13 40554 Gonez D1M   387.1750 / 388.6875

letzte Änderung: 27.07.2015
